Remplacer une ampoule halogène par une LED ne se résume pas à trouver le bon culot et la bonne puissance en lumens. La taille de l’ampoule LED, au millimètre près, détermine si elle entre physiquement dans le luminaire existant. Un écart de quelques millimètres en longueur ou en diamètre peut empêcher la fermeture d’un spot encastré ou bloquer un abat-jour.
Cet article compare les dimensions réelles des ampoules LED aux formats halogènes qu’elles remplacent, en se concentrant sur les culots les plus courants.

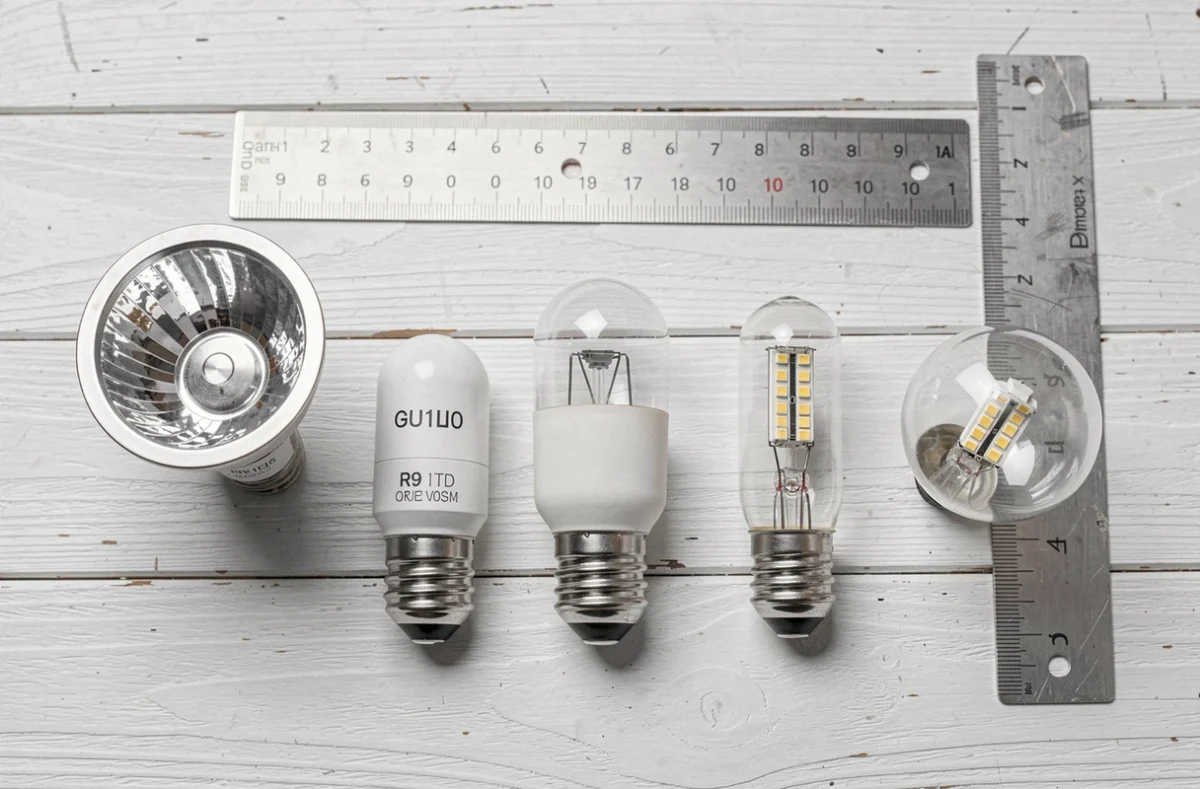

Dimensions comparées des ampoules LED et halogènes par culot
Les fabricants affichent rarement les dimensions physiques sur l’emballage grand public. Le culot est identique, mais le corps de l’ampoule LED est souvent plus long ou plus large que son équivalent halogène, à cause du dissipateur thermique et du driver électronique intégré.
| Culot | Format halogène typique (diamètre x longueur) | Format LED courant (diamètre x longueur) | Écart fréquent |
|---|---|---|---|
| GU10 (spot) | 50 mm x 55 mm | 50 mm x 55 à 58 mm | +0 à 3 mm en longueur |
| E27 (standard) | 60 mm x 105 mm | 60 mm x 110 à 120 mm | +5 à 15 mm en longueur |
| E14 (flamme) | 35 mm x 100 mm | 35 à 38 mm x 100 à 115 mm | +0 à 15 mm en longueur, +0 à 3 mm en diamètre |
| G4 / G9 (capsule) | 13 mm x 35 mm (G4), 17 mm x 50 mm (G9) | 15 à 18 mm x 37 à 55 mm | +2 à 5 mm en diamètre et longueur |
| R7s (crayon 78 ou 118 mm) | 12 mm x 78 ou 118 mm | 15 à 25 mm x 78 ou 118 mm | +3 à 13 mm en diamètre |
Le format GU10 est celui où l’écart reste le plus maîtrisé. Les ampoules LED GU10 récentes respectent généralement le gabarit de 50 mm de diamètre pour 55 à 58 mm de longueur. Le remplacement se fait sans surprise dans la plupart des spots.
Les capsules G4 et G9, à l’inverse, posent le plus de problèmes. L’halogène G9 classique est un tube de verre très compact. La LED équivalente intègre un driver qui épaissit le corps de plusieurs millimètres, ce qui bloque l’insertion dans certains luminaires décoratifs à logement étroit.
Profondeur d’encastrement des spots LED : le piège des faux plafonds
La longueur de l’ampoule ne suffit pas à garantir l’installation. Dans un spot encastré, c’est la profondeur totale du corps de spot plus l’ampoule qui compte. Un spot GU10 classique demande typiquement au moins 60 à 70 mm de profondeur dans le faux plafond.
Dans les appartements anciens rénovés ou les combles isolés, cette profondeur n’est pas toujours disponible. C’est là que les spots LED intégrés extra-plats changent la donne : leur profondeur d’encastrement descend couramment autour de 20 à 25 mm, contre 60 à 70 mm pour un ensemble spot + ampoule GU10.
La contrepartie est que l’ampoule n’est plus interchangeable. Quand le module LED tombe en panne, il faut remplacer le spot entier. Pour un plafond standard avec suffisamment de recul, conserver un spot à ampoule GU10 reste plus flexible à long terme.
Quand mesurer avant d’acheter devient nécessaire
Deux mesures suffisent pour éviter un retour en magasin :
- La profondeur disponible derrière le luminaire ou dans le faux plafond, mesurée depuis le bord de l’anneau du spot jusqu’à l’obstacle le plus proche (isolant, solive, gaine électrique).
- Le diamètre d’ouverture du luminaire, qui doit correspondre au diamètre de découpe du spot. Un écart de quelques millimètres empêche le clip de maintien de se verrouiller correctement.
- La longueur totale de l’ampoule, mesurée du bas du culot jusqu’à la pointe du diffuseur, et non pas seulement le corps en verre.
Format R7s et culots capsules : les remplacements les plus critiques
Le crayon halogène R7s (78 mm ou 118 mm) est un cas à part. L’halogène d’origine est un tube de quartz fin, d’environ 12 mm de diamètre. Les LED R7s respectent la longueur standardisée, mais leur diamètre peut atteindre le double ou plus de l’halogène d’origine.
Dans un projecteur extérieur ou un lampadaire halogène à grille de protection, ce surplus de diamètre empêche parfois la fermeture du boîtier. Avant d’acheter une LED R7s, il faut vérifier le dégagement latéral dans le luminaire, pas seulement l’espacement entre les deux contacts.
Capsules G4 et G9 dans les luminaires décoratifs
Les luminaires de type lustre ou applique design utilisent souvent des capsules halogènes G4 (12 V) ou G9 (230 V) visibles à travers le verre. Trois contraintes se cumulent ici :
- Le diamètre de l’ampoule LED est supérieur de quelques millimètres, ce qui peut l’empêcher de passer dans le logement cylindrique du luminaire.
- La longueur accrue modifie la position du point lumineux par rapport au réflecteur ou au diffuseur, ce qui change l’angle du faisceau.
- L’aspect visuel diffère : l’halogène G9 est un tube transparent, tandis que la LED G9 présente un corps opaque ou semi-translucide qui se voit quand l’ampoule est exposée.
Diamètre, longueur, angle de faisceau : ce que les tableaux d’équivalence ne disent pas
Les tableaux de correspondance entre halogènes et LED se limitent presque toujours à la puissance en watts et au flux lumineux en lumens. La dimension physique de l’ampoule et l’angle de diffusion n’y figurent pas.
Une ampoule LED GU10 qui remplace une halogène de 50 W peut afficher un angle de faisceau de 36° là où l’halogène diffusait à 60°. Le flux lumineux total est équivalent, mais la répartition de la lumière dans la pièce change sensiblement. Dans un couloir étroit, un angle serré convient. Dans une cuisine, un faisceau plus large est préférable pour couvrir le plan de travail.
La fiche technique sur le site du fabricant reste la seule source fiable pour connaître les trois données clés avant achat : diamètre en millimètres, longueur totale et angle de faisceau. L’emballage en magasin mentionne le culot et les lumens, rarement les cotes physiques.
Les ampoules LED à filament, reconnaissables à leurs filaments visibles sous une enveloppe en verre, restent les plus proches des dimensions halogènes d’origine. Leur dissipateur thermique est moins volumineux, ce qui maintient un gabarit compact, au prix d’une puissance maximale plus limitée. Pour les luminaires où l’espace est compté au millimètre, ce format mérite d’être considéré en priorité.
